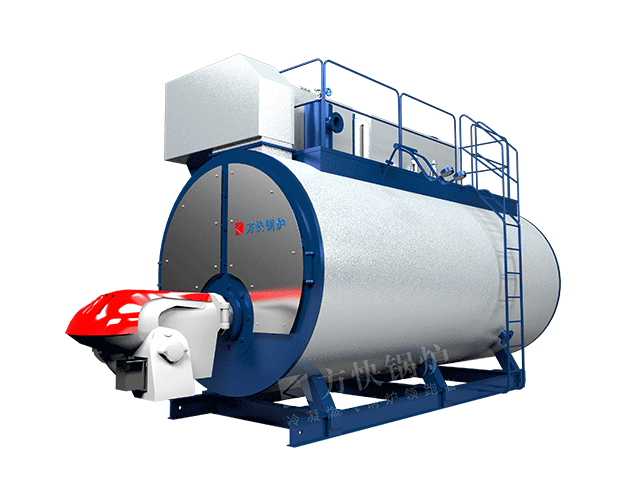

燃油燃氣一體冷凝熱水鍋爐

燃油燃氣一體冷凝熱水鍋爐

額定熱功率：0.7-14Mw 熱效率：96-98% 適用燃料：輕油、燃氣 應用范圍：供暖、供熱水等

簡介：新型冷凝式常壓熱水鍋爐則是綜合傳統常壓熱水鍋爐功能基礎上提供的余熱利用一體化解決方案，該產品可將排煙溫度降低至90℃，熱效率高達95-96%,將鍋爐的方快一體式冷凝熱水鍋爐系列為典型的臥式全濕背中心回燃三回程結構，燃料在大爐膛容積中充分舒展，微正壓燃燒；并通過先進的冷凝技術對煙氣余熱進行再吸收，充分利用煙氣中顯熱和潛熱的部分，熱量被再次投入到鍋爐中，進一步提高了鍋爐效率，排煙溫度只有50℃左右，鍋爐熱效率可達到96%以上；冷凝器的鋼鋁復合翅片管結構組成更加合理，導熱性能更好，同時提高了鍋爐壽命。效率發揮至極限；同時NOx、COx、SOx等有害物 質排放大量減少；更加節能環保。

相關產品

點擊獲取報價 0371-55629010 點擊下載資料

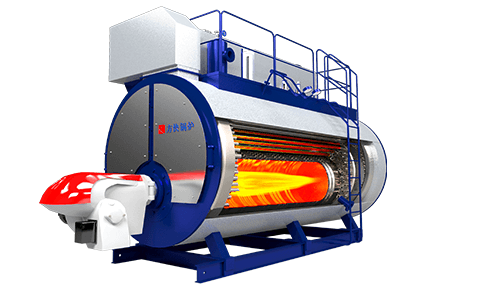

產品剖析圖

一體式冷凝熱水鍋爐原理

一體式冷凝熱水鍋爐原理

該鍋爐尾部設有煙氣冷凝器，有效降低煙氣溫度（＜100℃），提升鍋爐效率的同時也減少了煙氣中有害氣體；主要材質采用耐腐蝕的ND鋼，大大延長鍋爐使用壽命。

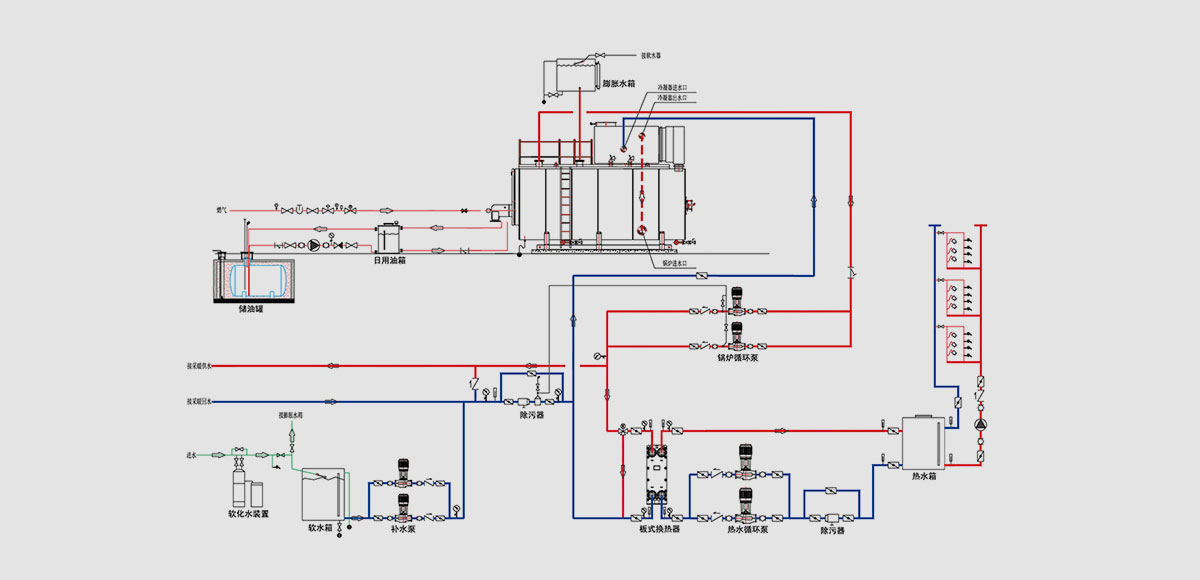

一體式冷凝熱水鍋爐熱力圖

一體式冷凝熱水鍋爐熱力圖
一體式冷凝熱水鍋爐
特點圖1 特點圖2 特點圖3

（1）低氮環保

采用煙氣梯級余熱回收設計思想，充分利用各梯級的煙氣，大幅度提升鍋爐熱效率； 選用知名品牌燃燒器及合理的爐膛結構，燃燒更充分，排放煙氣成分符合國家一類地區環保指標，噪聲也低于國家標準。

（2）高效節能

全自動控制，一經投入使用，鍋爐即自動運行、自動調節、自動保護，可以定時開關機和按時分段啟停。發生突發故障時能及時停爐，排出故障后人工復位，安全性能良好。

（3）操作安全

水垢探測裝置是我公司自主開發的專利技術，它能根據溫度的變化情況對受熱面的水垢情況進行自動分析，當水垢超標時控制系統會以字幕提示用戶及時除垢，使用戶不用打開鍋爐本體就能實時知道鍋爐內部的結垢情況。

（4）簡單方便

鍋爐采用系統化解決方案，整個鍋爐系統由鍋爐本體、冷凝器、控制閥、控制系統幾部分緊密結合的有機整體，各部件配置合理，統一協調；

前煙箱門與面板采用雙層密封結構，開閉同步，檢修安裝方便。

（5）使用壽命長

鍋爐主要焊縫均采用自動化焊接設備，保證產品質量；

鍋內裝置及各管口布置合理，優化鍋爐內水循環，有效防止水垢產生

循環不暢的薄弱環節設置有手孔、人孔，便于檢查和維護；

冷凝余熱回收裝置采用耐腐蝕的ND鋼，大大延長鍋爐使用壽命。


一體式冷凝熱水鍋爐
一體式冷凝熱水鍋爐

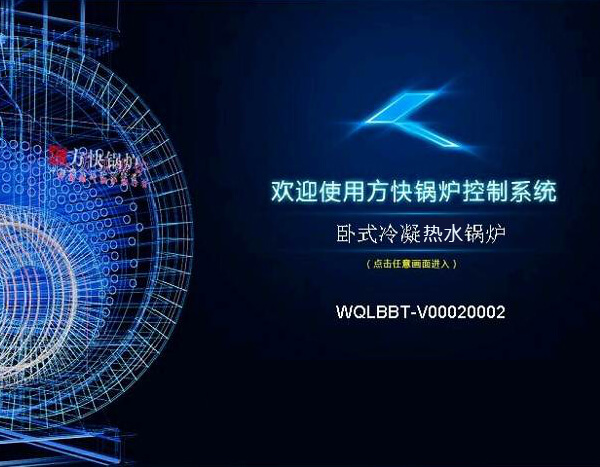

自主研發電控柜、PLC（可編程邏輯控制器）

控制器特點：

蒸汽鍋爐控制系統是我公司吸收國外先進技術，結合國內鍋爐控制自動化的各種需要和具體應用現狀，采用現代控制技術，而推出的新一代鍋爐控制系統。適用于燃蒸汽鍋爐的自動控制，具有可靠性高、自動化程度高、使用方便、操作簡單、功能豐富、控制靈活、造型美觀、性能價格比高等優點。

操作界面直觀簡捷，運行狀態一目了然采用高分辨率的觸摸屏；可實時動感地顯示燃燒器運行狀況及火焰的變化狀態；全中文的多級彈出式菜單，使鍋爐的監控簡單化、條理化、智能化；中文故障維修指南，操作簡單。


一體式冷凝熱水鍋爐

波紋爐膽

控制器特點：

先進性主要體現在：原為依靠外單位加工，現定制加工設備，通過試驗制定了內部波膽加工工藝數據。

加工前，應先進行劃線，不同的波距應增加對應的收縮量，加工時按劃線的位置進行加工。

首先對第一道波進行加熱至700℃~750℃，然后通過頂輪逐一進行旋壓，全部成形后應進行外觀尺寸和減薄量的測試，合格后應根據圖紙尺寸進行割邊，目前有2臺設備。

該設備采用局部加熱滾壓原理，代替?zhèn)鹘y(tǒng)的摸壓加工波紋爐膽，具有模具少，尺寸控制精確，操作簡單方便，加工工件范圍大等特點。




技術規格

一體式冷凝常壓熱水鍋爐技術參數表

項目型號 額定熱功率 取暖面積 循環水量 燃料消耗量 最大鍋爐尺寸 進/出水口 排污口 煙囪直徑 通大氣口 重量 備注
輕油 天然氣 長 寬 高
單位 Kcal/h ㎡ m³/h kg/h Nm³/h mm mm mm mm mm mm mm t
CWNSL0.7-95/70-Y、Q 60×10? 6000 24.1 63.6 74.3 3730 1950 2430 DN100 DN50 300 DN80 3.43

中心回燃
CWNSL1.4-95/70-Y、Q 120×10? 12000 48.2 128.5 142.4 3710 2270 2850 DN100 DN50 350 DN125 4.55
CWNSL2.1-95/70-Y、Q 180×10? 18000 72.2 190.9 214.1 4440 2360 3220 DN125 DN50 450 DN150 6.18
CWNSL2.8-95/70-Y、Q 240×10? 24000 96.3 244.5 290.2 5170 2520 3310 DN125 DN50 450 DN150 6.33
通用 額定出/進水溫度 ℃ 95/70 額定熱效率 % 96-98 使用電源 V/Hz 380/50

∗燃料消耗量為安裝冷凝器以后的數值；燃料熱值：輕油10250kcal/kg、天然氣38.3MJ/Nm³；

∗由于技術不斷改進，如有變動恕不通知；詳細參數請向方快鍋爐有限公司總部索要。

一體式冷凝承壓熱水鍋爐技術參數表

項目型號 額定熱功率 取暖面積 循環水量 出水壓力 燃料消耗量 最大鍋爐尺寸 進/出水口 排污口 煙囪直徑 重量 備注
輕油 天然氣 長 寬 高
單位 Kcal/h ㎡ m³/h MPa kg/h Nm³/h mm mm mm mm mm mm t
WNS2.8-1.0/115(95)/70-Y、Q 240×10? 24000 53.5(96.3) 1.0 244.4 275.2 5500 3260 3680 DN125 DN50 450 8.15 中心回然
WNS4.2-1.0/115(95)/70-Y、Q 360×10? 36000 80.3(144.5) 367.3 414.1 6500 3530 4320 DN150 DN50 550 13.94 二回程
WNS5.6-1.0/115(95)/70-Y、Q 480×10? 48000 107(192.6) 491.8 554.9 7090 4030 4990 DN200 DN50 700 17.99
WNS7-1.0/115(95)/70-Y、Q 600×10? 60000 133.8(240.8) 608.8 682.4 7650 4040 5090 DN200 DN50 700 20.43
WNS14-1.25/115(95)/70-Y、Q 1200×10? 120000 267.6(481.6) 1.25 1224.9 1368.1 9280 4350 5770 DN250 DN50 900 40.46
通用 額定出/進水溫度 ℃ 95/70 額定熱效率 % 96-98 使用電源 V/Hz 380/50

∗燃料消耗量為安裝冷凝器以后的數值；燃料熱值：重油9860kcal/kg、柴油10250kcal/kg、天然氣9140kcal/kgNm³、液化石油氣24988kcal/kgNm³、城市煤氣4500kcal/kgNm³；

∗由于技術不斷改進，如有變動恕不通知；詳細參數請向方快鍋爐有限公司總部索要。
