燃油燃?xì)夥煮w式冷凝蒸汽鍋爐

燃油燃?xì)夥煮w式冷凝蒸汽鍋爐

額定蒸發量：1-20噸/小時 熱效率:96-98% 適用燃料:天然氣、輕油 應用范圍：造紙、醫藥、化工等

簡介：方快分體式冷凝蒸汽鍋爐系列采用經典的鍋殼式全濕背順流三回程結構，火焰在大燃燒室內微正壓燃燒，可完全展開，燃燒熱負荷低，安全系數極高。并且，鍋爐是在綜合傳統燃油（氣）蒸汽鍋爐功能基礎上新增了余熱利用一體化解決方案，可將排煙溫度降至95℃以下，熱效率高達96%，將鍋爐的效率發揮至極限，同時NOx、COx、SOx等有害物質的排放量大量減少，是工業鍋爐高效、環保的解決方案。

相關產品

點擊獲取報價 0371-55629010 點擊下載資料

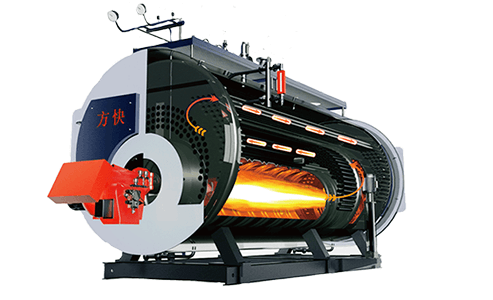

產品剖析圖

分體冷凝蒸汽鍋爐原理

分體冷凝蒸汽鍋爐原理

冷凝式燃?xì)忮仩t的工作原理就是通過一定的裝置將鍋爐燃燒后排放的熱煙氣(一般在140℃左右)中的能量進行回收，經回收后的排煙溫度只有60℃左右，這樣熱效率大概提高了10%左右，自然就節約了大約10%的燃?xì)?，同時在能量回收過程中，還能夠降低有害氣體的排放，減少環境污染。

分體冷凝蒸汽鍋爐熱力圖

分體冷凝蒸汽鍋爐熱力圖
分體冷凝蒸汽鍋爐
特點圖1 特點圖2 特點圖3

（1）高厚度包裝外殼

方快分體冷凝蒸汽鍋爐殼體采用2mm高厚度印花鋼板包裝，結合玻璃絲綿與硅酸鋁氈毯組成的保溫層，保溫效果較傳統鍋爐大幅度提高。

（2）增設第5水位檢測

鍋筒內增加極低水位保護檢測，發生缺水情況時可及時將鍋爐進行停機及報警處理，確保鍋爐安全運行；與外置的水位報警器、差壓式水位檢測構成多重水位保護系統。

（3）水垢探測裝置

水垢探測裝置是我公司自主開發的專利技術，它能根據溫度的變化情況對受熱面的水垢情況進行自動分析，當水垢超標時控制系統會以字幕提示用戶及時除垢，使用戶不用打開鍋爐本體就能實時知道鍋爐內部的結垢情況。

（4）變頻連續補水技術

水位穩定，波動小，輸出蒸汽壓力波動??；鍋爐內水位穩定，蒸汽含水率低，質量高；水泵平穩運行，有效延長使用壽命，節約電能。

（5）全自動運行，操作輕松自如

火焰自動調節和自動檢測功能可實現對燃燒火焰的控制；鍋爐冷凝器出、進水溫度可直接顯示，可直接了解水溫、當前水位等運行參數；煙氣監控裝置可自動檢測鍋爐排煙溫度，更方便地掌握鍋爐燃燒情況。


分體冷凝蒸汽鍋爐
分體冷凝蒸汽鍋爐

自主研發電控柜、PLC（可編程邏輯控制器）

控制器特點：

蒸汽鍋爐控制系統是我公司吸收國外先進技術，結合國內鍋爐控制自動化的各種需要和具體應用現狀，采用現代控制技術，而推出的新一代鍋爐控制系統。適用于燃蒸汽鍋爐的自動控制，具有可靠性高、自動化程度高、使用方便、操作簡單、功能豐富、控制靈活、造型美觀、性能價格比高等優點。

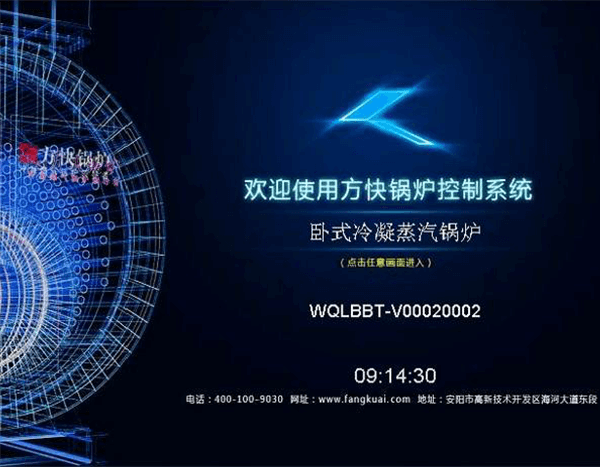

操作界面直觀簡捷，運行狀態一目了然采用高分辨率的觸摸屏；可實時動感地顯示燃燒器運行狀況及火焰的變化狀態；全中文的多級彈出式菜單，使鍋爐的監控簡單化、條理化、智能化；中文故障維修指南，操作簡單。


分體冷凝蒸汽鍋爐

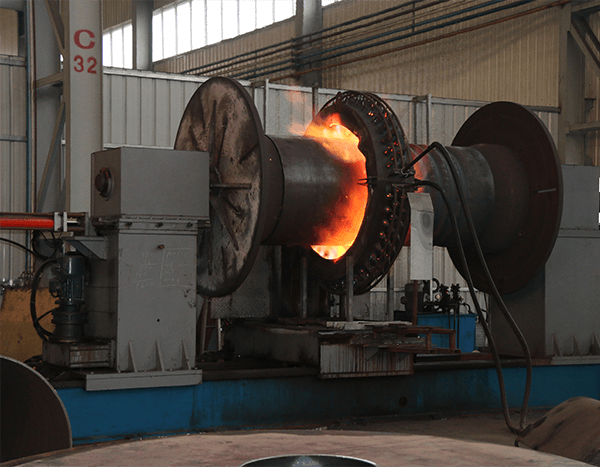

波紋爐膽

控制器特點：

先進性主要體現在：原為依靠外單位加工，現定制加工設備，通過試驗制定了內部波膽加工工藝數據。

加工前，應先進行劃線，不同的波距應增加對應的收縮量，加工時按劃線的位置進行加工。

首先對第一道波進行加熱至700℃~750℃，然后通過頂輪逐一進行旋壓，全部成形后應進行外觀尺寸和減薄量的測試，合格后應根據圖紙尺寸進行割邊，目前有2臺設備。

該設備采用局部加熱滾壓原理，代替?zhèn)鹘y(tǒng)的摸壓加工波紋爐膽，具有模具少，尺寸控制精確，操作簡單方便，加工工件范圍大等特點。



了解更多

控制功能：

  1. 冷凝受熱面由無切削擠壓型螺旋翅片管組成，吸熱效率高，有效降低排煙溫度的同時，可去除煙氣中的NOx、SOx等有害物質，使煙氣達到國家一類地區排放標準。選用國標鍋爐管，布置合理，換熱面積大，熱效率高，采用管板自動焊。
  2. 能保存更多的熱能，保持更高的水溫，隔熱率(R值)均超過16，熱損失少，使鍋爐效率提高5%以上。
  3. 鍋爐選用進口燃燒器，融合世界先進的一體化技術，集機、電、光為一體，結構緊湊，性能可靠，裝配維護方便，同時燃燒器采用旋流和直流配風，使燃料和助燃空氣充分混合，獲得滿意的燃料濃度比，旋流風造成高溫?zé)煔獾幕亓?，大大地提高了火焰的穩定性，因而燃燒完全，且排煙干凈，煙色等級低于卡拉克2

安全保護功能：

燃燒器點火、熄火故障與連鎖保護；鍋爐蒸汽壓力超高故障與連鎖保護；鍋爐超高水位故障與連鎖保護；鍋爐低水位過低故障與連鎖保護；鍋爐極低水位故障與連鎖保護；燃?xì)鈮毫Ξ惓＃▔毫Ω呋蛘邏毫Φ停┕收吓c連鎖保護；燃?xì)庑孤┕收吓c連鎖保護；風壓異常故障與連鎖保護；溫度傳感器故障保護排煙溫度超溫報警提示與連鎖保護；電機過載、過流監測與保護；水泵、風機過載及故障報警與連鎖保護



技術規格

項目型號 單位 WNS1
1.0-YQ		 WNS2
1.0-YQ		 WNS2
1.25-YQ		 WNS3
1.25-YQ		 WNS4
1.25-YQ		 WNS6
1.25-YQ		 WNS8
1.25-YQ		 WNS10
1.25-YQ		 WNS10
1.6-YQ		 WNS15
1.25-YQ		 WNS15
1.6-YQ		 WNS20
1.25-YQ
額度蒸發量 t/h 1 2 2 3 4 6 8 10 10 15 15 20
對應發熱量 10?kcal/h 64 128 128 192 256 384 512 640 640 960 960 1280
燃燒調節方式 全自動兩段火 全自動比例調節
燃料耗量 柴油 kg/h 64.4 128.9 128.9 193.3 257.7 386.6 514.4 644.3 644.3 966.5 966.5 1288.6
重油 kg/h 67 134 134 200.9 267.9 401.9 535.8 669.8 669.8 1004.7 1004.7 1339.6
天然氣 Nm³/h 70.8 141.5 141.5 212.3 283 424.6 566.1 707.6 707.6 1061.4 1061.4 1415.2
城市燃?xì)?/td> Nm³/h 143.7 287.4 287.4 431.2 574.9 862.3 1149.8 1437.2 1437.2 2155.9 2155.9 2874.5
電功率 燃油 KW 3.55 8.9 8.9 14 16 18 29 34 34 69 69 2874.5
燃?xì)?/td> KW 3.2 8.5 8.5 13 16 18 29 34 34 61 61 67

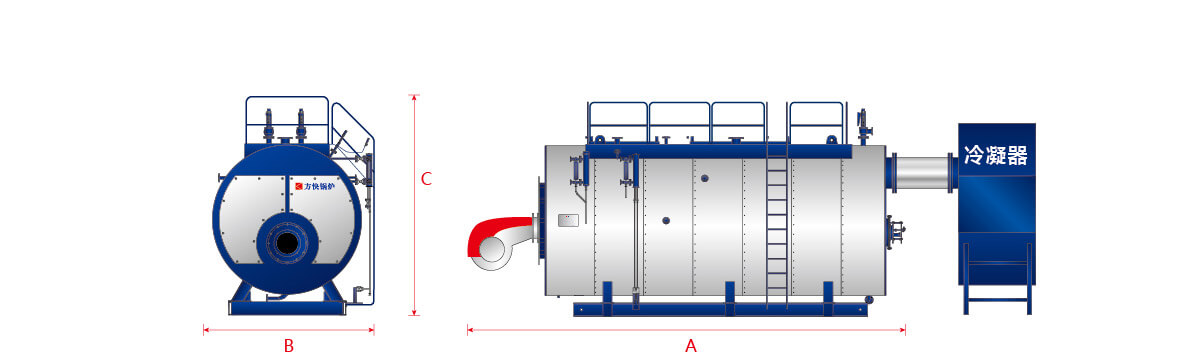

最大鍋爐尺寸 A mm 3830 4860 5020 5110 6110 6950 7530 8300 8300 8750 8750 9620
B mm 1900 2670 2560 2790 2800 2910 3390 3260 3310 3500 3500 5180
C mm 3010 3290 3250 3490 3640 3830 4350 4320 4320 4430 4430 5270
閥門壓力 MPa 1.6（2.5）
蒸汽出口-DN mm 50 65 65 80 100 125 125 150 150 200 200 200
進水口-DN mm 40 40 40 40 40 40 40 50 50 50 50 65
排污口-DN mm 40 40 40 50 50 50 50 50 50 50 50 50
煙囪直徑 mm 300 350 350 450 450 550 550 700 700 900 900 900
重量 t 5.6 8.2 12.1 16 11.3 16.7 21.9 25.9 28.2 34.9 39.3 41.9
通用 額定蒸汽溫度 ℃ （184）194（204） 額定熱效率 % 97-100 燃燒方式 MPa 微正壓室燃
額定進水溫度 ℃ 20 額定蒸汽壓力 MPa (1)1.25(1.6) 使用電源 V/Hz 380/50

∗燃料消耗量為安裝冷凝器以后的數值；燃料熱值：重油9860kcal/kg、柴油10250kcal/kg、天然氣9140kcal/kgNm³、液化石油氣24988kcal/kgNm³、城市煤氣4500kcal/kgNm³；

∗由于技術不斷改進，如有變動恕不通知；詳細參數請向方快鍋爐有限公司總部索要。
