簡介：方快T6真空熱水鍋爐系列采用一種新型、更為環保的燃燒方式——全預混燃燒，燃料與空氣提前進行混合，燃燒更加充分。全新的Ultraten換熱元件——羽翼管，采用獨特的換熱技術及結構設計，實現煙氣深度冷凝，大大提高換熱效率。鍋爐出廠前一次性注入經過特殊處理的熱媒水，通過加熱熱媒水換熱，實現爐內的熱量傳遞。熱媒水不需補充或更換，因此，真空鍋爐爐體內部永遠不會出現結垢、腐蝕的現象，在正確的操作指導下，使用壽命可達20年以上，遠超過普通熱水鍋爐。

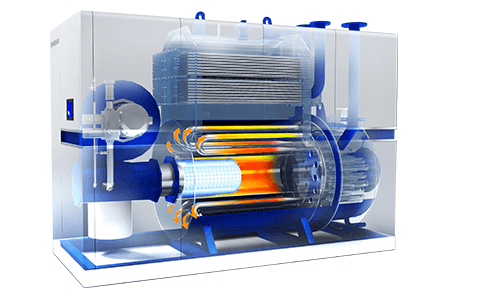

真空熱水機組內部通過真空抽氣后形成一個真空腔；鍋爐啟動后，燃料燃燒產生的熱量傳給受熱面內的熱媒水，使熱媒水在爐內負壓狀態下蒸發成負壓蒸汽；負壓蒸汽上升與在真空室內的熱交換器進行相變換熱后，變成凝結水回流到熱媒水中。
水蒸汽凝結后形成水滴流回?zé)崦剿?，重新被加熱氣化，開始了新的循環過程；

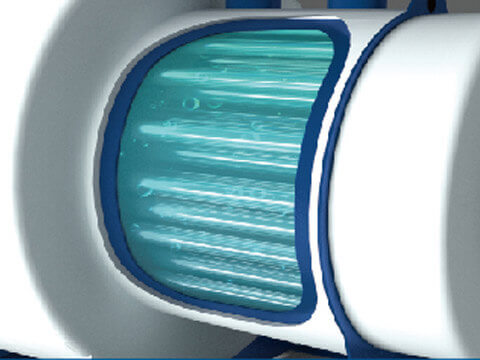

冷凝換熱部分與高溫?zé)煔獬浞謸Q熱，直接加熱換熱器內給水，煙氣發生冷凝不僅放出了部分顯熱，也釋放了大量潛熱,將鍋爐的效率發揮至極限！

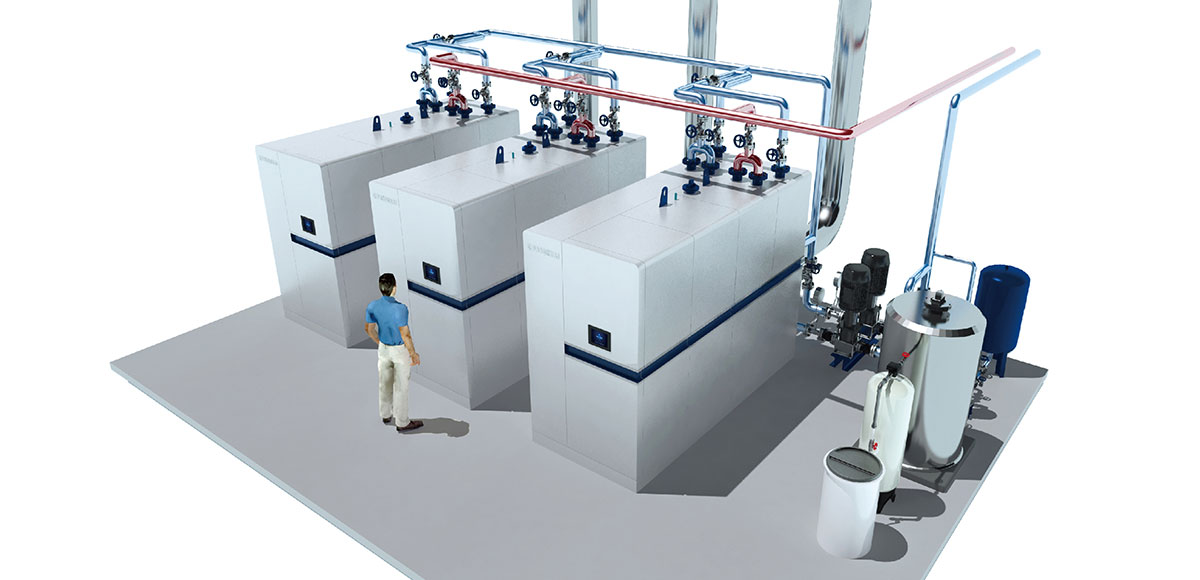

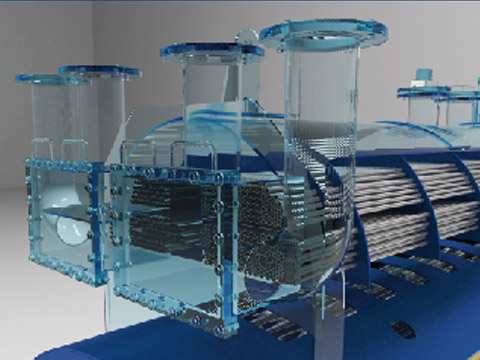

采用通用標準管箱，一臺鍋爐可以適應單回路、雙回路、大溫差、小溫差等不同運行模式，通過多路換熱器的配置，同時實現多路供水，一機多用，用戶使用更靈活。
采用高導熱系數的鋁硅合金材質，受壓元件更耐腐蝕，強度更高；
鍋爐內部循環的熱媒水經脫氧、除垢后在出廠前一次充注完成，沒有損失，不需補水，爐體內部永遠不會結垢、腐蝕，使用壽命是普通鍋爐的2倍以上。

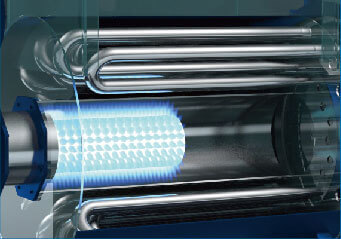

一種新型環保的燃燒方式，對燃料和空氣進行全預混，通過精密的調節和控制，確保燃?xì)夂涂諝獾耐耆旌希谷紵浞?；采用表面燃燒技術，使燃燒效率更高，降低NOx排放量。NOx排放低于18mg/Nm³。
燃燒器結構簡單，便于操作，用戶僅操作鍋爐控制柜開關即可自動開啟運行；全預混燃燒器可實現比例調節，最大調節范圍達到20 - 100%。
全新的Ultraten技術換熱元件--羽翼管，高效節能，高度先進的冷凝技術保證了能源利用高效性，通過把燃?xì)馊紵笊傻臒煔庵械钠瘽摕岢浞治?，從而使得能量得以被有效利用，?jié)省了能源，使效率更高;
采用高導熱系數的鋁硅合金材質，極大地延長了受壓元件的使用壽命;
| 項目 | 羽翼型冷凝真空鍋爐 | 其他廠家真空鍋爐產品 |
|---|---|---|
| 換熱器結構 | 直管換熱管；即使長期運行管內有污垢產生，只需拆開兩端水室蓋板進行簡單機械清洗即可，對換熱器沒有損傷。 | U型換熱管：管內污垢很難清洗，必須用廠家專用化學藥劑清洗，對換熱器損傷較大。 |
| 換熱技術 | 采用ULtraten技術，獨特的撕裂槽設計，增加5倍換熱面積?？蓪煔庵懈嗟臒崃恐脫Q出來，從而獲得更高的熱效率。 | 普通螺紋煙管，換熱效果差，本體排煙溫度高，鍋爐效率低。 |
| 檢測方式 | 采用先進的氦質譜檢漏方式，確保爐體漏率不大于3×10-8 m3Pa/S | 多數廠家采用水壓檢漏的方式：可檢測漏率低，約1.3～5.4×10-4 m3Pa/S； |
| 安全裝置 | 機械式安全裝置：防爆閥，工作可靠。 |
1.采用電氣控制的電磁閥排空，可靠性低于機械式安全裝置； 2.采用溶解栓，工作受爐內不凝性氣體含量的影響； |
| 高效節能冷凝器 | 全新結構冷凝器水質適應能力強，耐壓高，水側不易結垢并便于清理，煙氣側全部采用硅鋁合金羽翼管，換熱效果好，排煙溫度與給水溫度溫差在10°C之內，更不怕低溫冷凝水的腐蝕，使得冷凝器使用壽命延長兩倍以上，鍋爐效率可達105%； | 傳統蛇形翅片管換熱管，煙氣側和水側均不易清理，不耐低溫冷凝水腐蝕，使用壽命短。 |
| 包裝外觀 | 整體采用方形結構，F(xiàn)GR管道內置，使用活動門板，拆卸方便，外形緊湊美觀。 | 僅1~2個活動門，不易檢修。FGR管道現場安裝調試。 |
羽翼型冷凝真空鍋爐的經濟性對比 |
|||||||||
| 額定熱功率（×10?Kcal/h） | 當量蒸噸（t/h） | 普通真空鍋爐 燃料消耗量 |
羽翼型冷凝真空鍋爐 燃料消耗量 |
冷凝式真空鍋爐 每小時節約燃?xì)饬?/th> | 一年節約費用 （年運行小時數7000h） |
||||
|---|---|---|---|---|---|---|---|---|---|
| 天然氣（Nm³/h） | 煤氣（Nm³/h） | 天然氣（Nm³/h） | 煤氣（Nm³/h） | 天然氣（Nm³/h） | 煤氣（Nm³/h） | 天然氣（萬元） | 煤氣 （萬元） | ||
| 60 | 1 | 76.7 | 171.6 | 67.87 | 151.8 | 8.9 | 19.8 | 18.7 | 13.9 |
| 90 | 1.5 | 115.1 | 257.4 | 101.8 | 227.7 | 13.3 | 29.7 | 27.9 | 20.8 |
| 120 | 2 | 153.5 | 343.2 | 135.7 | 303.6 | 17.7 | 39.6 | 37.2 | 27.7 |
| 180 | 3 | 230.2 | 514.9 | 203.6 | 455.5 | 26.6 | 59.4 | 55.8 | 41.6 |
| 240 | 4 | 306.9 | 686.5 | 271.5 | 607.3 | 35.4 | 79.2 | 74.3 | 55.4 |
| 300 | 5 | 383.6 | 858.1 | 339.4 | 759.1 | 44.3 | 99.0 | 93.0 | 69.3 |
| 360 | 6 | 460.4 | 1029.7 | 407.2 | 910.9 | 53.1 | 118.8 | 111.5 | 83.2 |
| 480 | 8 | 613.8 | 1373.0 | 543.0 | 1214.6 | 70.8 | 158.4 | 148.7 | 110.9 |
| 600 | 10 | 767.3 | 1716.2 | 678.7 | 1518.2 | 88.5 | 198.0 | 185.9 | 138.6 |
| 計算說明 | 天然氣的參考價格為3元/Nm³；煤氣的參考價格為1元/Nm³；鍋爐的年運行小時數為7000小時。 | ||||||||
注：天然氣低位熱值:8500Kcal/Nm³，單價3元/Nm³

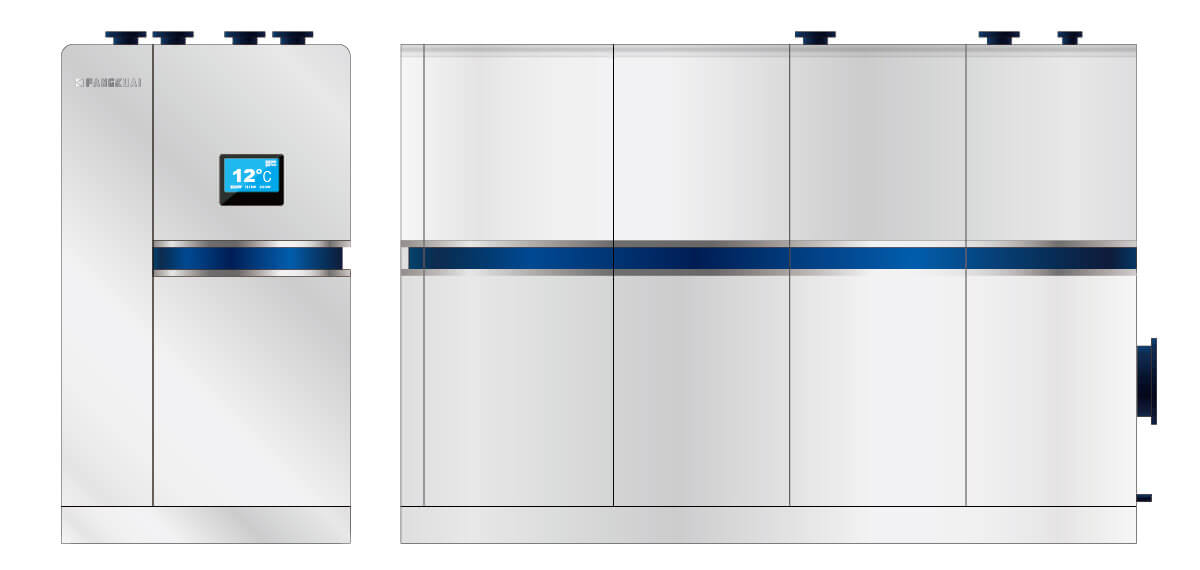

| 型號 | 額定熱功率 | 額定工作壓力 | 額定蒸汽溫度 | 長 | 寬 | 高 | 換熱器額定壓力 | 熱效率 | 熱水產量 |
| 單位 | kw | MPa | ℃ | m m | m m | m m | MPa | % | t/h（10/60℃） |
| T6-700 | 700 | -0.02 | 93.5 | 3150 | 1350 | 2300 | 1.6 | 105.5 | 12 |
| T6-1400 | 1400 | -0.02 | 93.5 | 3570 | 1550 | 2330 | 1.6 | 105.5 | 24 |
| T6-2800 | 2800 | -0.02 | 93.5 | 4910 | 1730 | 2680 | 1.6 | 105.5 | 48 |
∗燃料熱值：天然氣低位熱值按38.3MJ/Nm³
∗由于技術不斷改進，如有變動恕不通知；詳細參數請向方快鍋爐有限公司總部索要。
| 項目型號 | 單個管箱 | 兩個管箱串聯 | 兩個管箱并聯 | ||||||
| 額定供熱量 | 額定出/進口水溫 | 熱水流量 | 額定供熱量 | 額定出/進口水溫 | 熱水流量 | 額定供熱量 | 額定出/進口水溫 | 熱水流量 | |
| 單位 | MW | ℃ | m³/h | MW | ℃ | m³/h | MW | ℃ | m³/h |
| T6-700 | 0.47 | 60/50 | 40 | 0.7 | 60/40（80/60） | 30 | 0.7 | 60/50 | 60 |
| 60/40 | 20 | ||||||||
| T6-1400 | 0.93 | 60/50 | 80 | 1.4 | 60 | 1.4 | 120 | ||
| 60/40 | 40 | ||||||||
| T6-2800 | 1.87 | 60/50 | 160 | 2.8 | 120 | 2.8 | 240 | ||
| 60/40 | 80 | ||||||||
∗天然氣低位值按38.3MJ/Nm³
∗由于技術不斷改進，如有變動恕不通知；詳細參數請向方快鍋爐有限公司總部索要。
