燃油燃氣分體冷凝熱水鍋爐

燃油燃氣分體冷凝熱水鍋爐

額定熱功率:0.7-14MW 熱效率：91-96% 適用燃料:天然氣、重油輕油、煤氣 應用范圍：給水設備、機械加工等行業。

簡介：利用高效的冷凝余熱回收裝置來吸收鍋爐排出的高溫煙氣中的顯熱和水蒸汽凝結所釋放的潛熱，以達到提高鍋爐熱效率的目的

相關產品

點擊獲取報價 0371-55629010 點擊下載資料

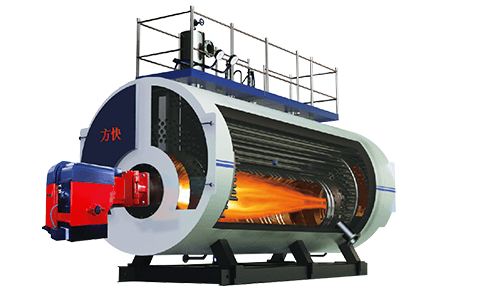

產品剖析圖

分體冷凝熱水鍋爐原理

分體冷凝熱水鍋爐原理

冷凝式燃氣鍋爐的工作原理就是通過一定的裝置將鍋爐燃燒后排放的熱煙氣(一般在140℃左右)中的能量進行回收，經回收后的排煙溫度只有60℃左右，這樣熱效率大概提高了10%左右，自然就節約了大約10%的燃氣，同時在能量回收過程中，還能夠降低有害氣體的排放，減少環境污染。

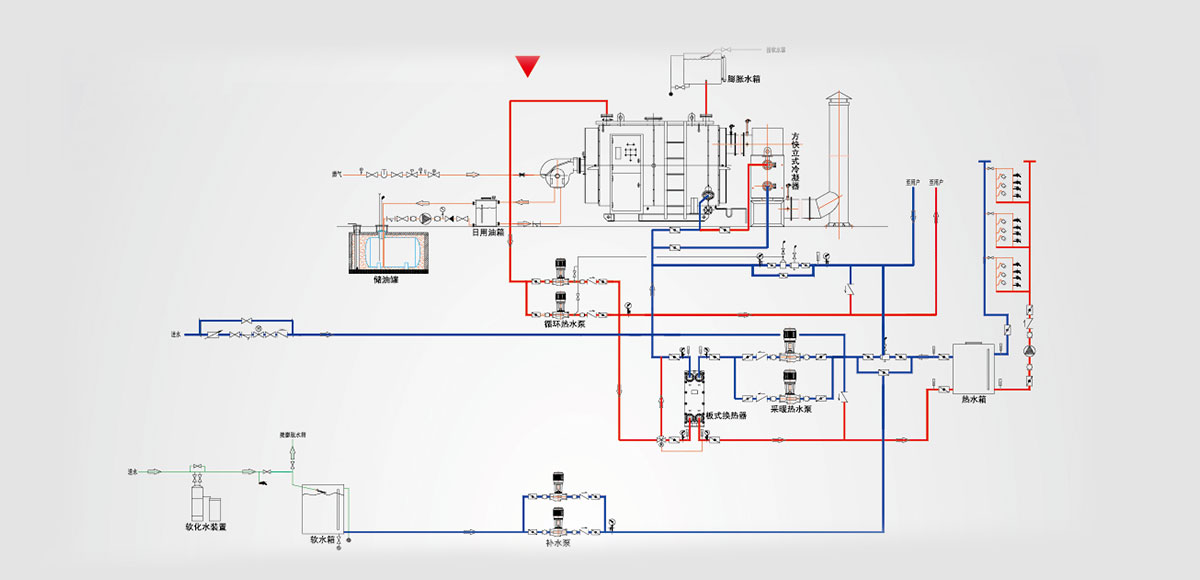

分體冷凝熱水鍋爐熱力圖

分體冷凝熱水鍋爐熱力圖

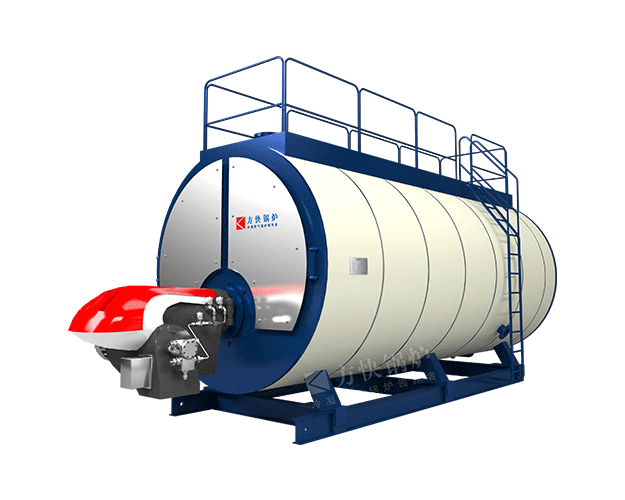

分體冷凝熱水鍋爐
特點圖1 特點圖2 特點圖3

（1）高厚度包裝外殼

方快分體冷凝蒸汽鍋爐殼體采用2mm高厚度印花鋼板包裝，結合玻璃絲綿與硅酸鋁氈毯組成的保溫層，保溫效果較傳統鍋爐大幅度提高。

（2）增設第5水位檢測

鍋筒內置極低水位保護直接檢測鍋筒內部的水位，大大提升了水位檢測系統的可靠性； 鍋筒內置極低水位保護系統與外置的水位報警器、差壓式水位檢測構成了多重水位保護系統。

（3）水垢探測裝置

鍋筒內增加極低水位保護檢測，發生缺水情況時可及時將鍋爐進行停機及報警處理，確保鍋爐安全運行；與外置的水位報警器、差壓式水位檢測構成多重水位保護系統。

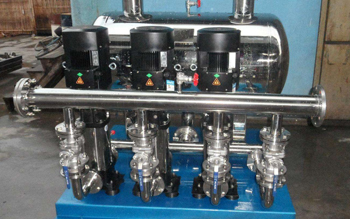

（4）變頻連續補水技術

水位穩定，波動小，輸出蒸汽壓力波動?。诲仩t內水位穩定，蒸汽含水率低，質量高；水泵平穩運行，有效延長使用壽命，節約電能。

（5）全自動運行，操作輕松自如

火焰自動調節和自動檢測功能可實現對燃燒火焰的控制；鍋爐冷凝器出、進水溫度可直接顯示，可直接了解水溫、當前水位等運行參數；煙氣監控裝置可自動檢測鍋爐排煙溫度，更方便地掌握鍋爐燃燒情況。 了解更多 >>


分體冷凝熱水鍋爐


分體冷凝熱水鍋爐

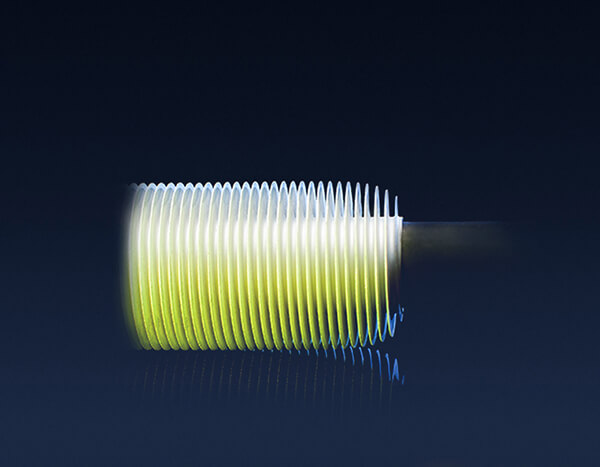

翅片管



翅片管特點：



換熱管表面附有翅片，增大換熱管受熱面積，提高換熱效率



采用鋼鋁復合材質，有效降低腐蝕傷害。



管面打磨精細，接觸熱阻力低，減少摩擦產生的熱量浪費



換熱管穩定性高，不易磨損，有效延長使用壽命





分體冷凝熱水鍋爐

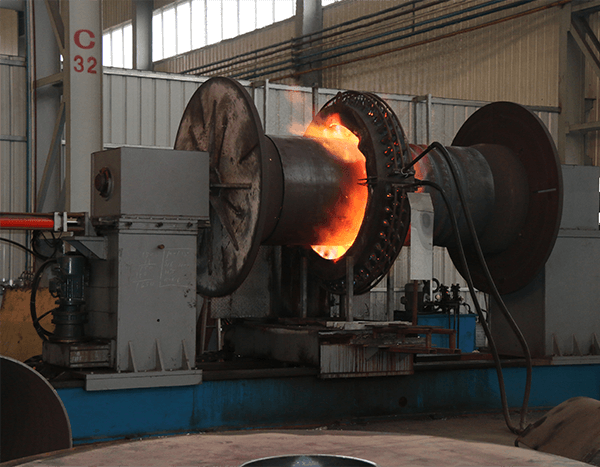

波紋爐膽



控制器特點：



先進性主要體現在：原為依靠外單位加工，現定制加工設備，通過試驗制定了內部波膽加工工藝數據。



加工前，應先進行劃線，不同的波距應增加對應的收縮量，加工時按劃線的位置進行加工。



首先對第一道波進行加熱至700℃~750℃，然后通過頂輪逐一進行旋壓，全部成形后應進行外觀尺寸和減薄量的測試，合格后應根據圖紙尺寸進行割邊，目前有2臺設備。



該設備采用局部加熱滾壓原理，代替?zhèn)鹘y(tǒng)的摸壓加工波紋爐膽，具有模具少，尺寸控制精確，操作簡單方便，加工工件范圍大等特點。








技術規格

分體式冷凝常壓熱水鍋爐技術參數表

項目型號 額定熱功率 循環水量 取暖面積 燃料消耗量 最大鍋爐尺寸 進/出水口 排污口 煙囪直徑 通大氣口 重量 備注
輕油 天然氣 長 寬 高
單位 Kcal/h m³/h ㎡ kg/h Nm³/h mm mm mm mm mm mm mm t
CWNS0.7-95/70-Y、Q 60×10? 24.1 6000 63.6 71.3 3370 1660 1830 DN100 DN50 300 DN80 2.32 中心回燃
CWNS1.4-95/70-Y、Q 120×10? 48.2 12000 127.3 142.7 3450 1820 2030 DN100 DN50 350 DN125 3.04
CWNS2.1-95/70-Y、Q 180×10? 72.2 18000 190.9 214.1 4200 1940 2420 DN125 DN50 350 DN150 5.04
CWNS2.8-95/70-Y、Q 240×10? 96.3 24000 254.5 285.4 5230 1940 2340 DN125 DN50 450 DN150 5.24
CWNS4.2-95/70-Y、Q 360×10? 144.5 36000 381.8 428.1 6550 2340 3640 DN150 DN50 550 DN200 10.08 三回程
CWNS5.6-95/70-Y、Q 480×10? 192.6 48000 509 570.7 7580 2550 3780 DN200 DN50 700*550 DN250 16.4
通用 額定出/進水溫度 ℃ 95/70 額定熱效率 % 96-98 使用電源 V/Hz 380/50
通用 額定出/進水溫度 ℃ 95/70 額定熱效率 % 91-93 使用電源 V/Hz 380/50

∗燃料消耗量為安裝冷凝器以后的數值；燃料熱值：輕油10250kcal/kg、天然氣38.3MJ/Nm³；

∗由于技術不斷改進，如有變動恕不通知；詳細參數請向方快鍋爐有限公司總部索要。

分體式冷凝承壓熱水鍋爐技術參數表

項目型號 額定熱功率 循環水量 出水壓力 取暖面積 燃料消耗量 最大鍋爐尺寸 進/出水口 排污口 煙囪直徑 重量 備注
輕油 天然氣 長 寬 高
單位 Kcal/h m³/h MPa ㎡ kg/h Nm³/h mm mm mm mm mm mm t
WNS0.7-1.0/95/70-Y、Q 60×10? 24.1 1.0 6000 61.9 69.4 3490 1710 2880 DN100 DN50 300 3.33 中心回然
WNS1.4-1.0/95/70-Y、Q 120×10? 48.2 12000 124.8 150.3 4320 1930 2200 DN100 DN50 350 4.66
WNS2.8-1.0/95/70-Y、Q 240×10? 96.3 24000 247.3 297.4 5340 1990 3460 DN125 DN50 450 8.14
WNS4.2-1.0/115/70-Y、Q 360×10? 80.3 36000 369.8 414.5 6540 2330 3630 DN150 DN50 600*450 14.21 三回程
WNS5.6-1.0/115/70-Y、Q 480×10? 107 48000 493.8 547.8 7260 2580 3950 DN200 DN50 600*450 19.85
WNS7-1.0/115/70-Y、Q 600×10? 133.8 60000 615.3 666.8 7630 2730 4410 DN200 DN50 700*450 24.72
WNS14-1.25/130/70-Y、Q 1200×10? 267.6 1.25 120000 1209.4 1337.7 9340 3660 4690 DN250 DN50 950*600 46.42
通用 額定出/進水溫度 ℃ 95/70 額定熱效率 % 94-96 使用電源 V/Hz 380/50

∗燃料消耗量為安裝冷凝器以后的數值；燃料熱值：重油9860kcal/kg、柴油10250kcal/kg、天然氣9140kcal/kgNm³、液化石油氣24988kcal/kgNm³、城市煤氣4500kcal/kgNm³；

∗由于技術不斷改進，如有變動恕不通知；詳細參數請向方快鍋爐有限公司總部索要。
